- Hỗ trợ chuẩn Gigabit Ethernet.
- Thỏa tất cả các yêu cầu của Gigabit Ethernet(IEEE 802.3ab).
- Thẩm tra độc lập bởi ETL SEMKO.
- Băng thông hỗ trợ tới 350 MHz.
- Độ dày lõi 24 AWG, solid.
- Vỏ cáp CMR với nhiều chuẩn màu như : trắng, xám, xanh dương, vàng, được đóng gói dạng reel in box, với chiều dài 1000 feet.
Performance Data:
| Frequency MHz |
Insertion Loss dB/100m |
NEXT dB |
PSNEXT dB |
ELFEXT dB |
|||||||
| Cat5e Standard |
Maximum | Cat5e Standard |
Minimum | Typical | Cat5e Standard |
Minimum | Typical | Cat5e Standard |
Minimum | Typical | |
| 0.772 | 1.8 | 1.8 | 67.0 | 72 | 81 | 64.0 | 69 | 77 | – | – | – |
| 1 | 2.0 | 2.0 | 65.3 | 70 | 79 | 62.3 | 67 | 75 | 63.8 | 64 | 71 |
| 4 | 4.1 | 4.1 | 56.3 | 61 | 70 | 53.3 | 58 | 66 | 51.8 | 52 | 59 |
| 8 | 5.8 | 5.8 | 51.8 | 57 | 66 | 48.8 | 54 | 62 | 45.7 | 46 | 53 |
| 10 | 6.5 | 6.5 | 50.3 | 55 | 64 | 47.3 | 52 | 60 | 43.8 | 44 | 51 |
| 16 | 8.2 | 8.2 | 47.2 | 52 | 61 | 44.2 | 49 | 57 | 39.7 | 40 | 47 |
| 20 | 9.3 | 9.3 | 45.8 | 51 | 60 | 42.8 | 48 | 56 | 37.8 | 38 | 45 |
| 25 | 10.4 | 10.4 | 44.3 | 49 | 58 | 41.3 | 46 | 54 | 35.8 | 36 | 43 |
| 31.25 | 11.7 | 11.7 | 42.9 | 48 | 57 | 39.9 | 45 | 53 | 33.9 | 34 | 41 |
| 62.5 | 17.0 | 17.0 | 38.4 | 43 | 52 | 35.4 | 40 | 48 | 27.9 | 28 | 35 |
| 100 | 22.0 | 22.0 | 35.3 | 40 | 49 | 32.3 | 37 | 45 | 23.8 | 24 | 31 |
| 155 | 28.1 | 28.1 | 32.4 | 37 | 46 | 29.4 | 34 | 42 | 20.0 | 20 | 27 |
| 200 | 32.4 | 32.4 | 30.8 | 36 | 45 | 27.8 | 33 | 41 | 17.8 | 18 | 25 |
| 225 | 34.7 | 34.7 | 30.0 | 35 | 44 | 27.0 | 32 | 40 | 16.8 | 17 | 24 |
| 250 | 36.9 | 36.9 | 29.3 | 34 | 43 | 26.3 | 31 | 39 | 15.8 | 16 | 23 |
| 300 | 41.0 | 41.0 | 28.1 | 33 | 42 | 25.1 | 30 | 38 | 14.3 | 14 | 21 |
| 350 | 44.9 | 44.9 | 27.1 | 32 | 41 | 24.1 | 29 | 37 | 12.9 | 13 | 20 |
|
Frequency
MHz |
PSELFEXT dB |
Return Loss dB |
ACR dB |
PS ACR dB |
||||||||
| Cat5e Standard |
Minimum | Typical | Cat5e Standard |
Minimum | Typical | Cat5e Standard |
Minimum | Typical | Cat5e Standard |
Minimum | Typical | |
| 0.772 | – | – | – | – | – | – | 65.2 | 70.2 | 79.2 | 62.2 | 67.0 | 73.4 |
| 1 | 60.8 | 61 | 68 | 20.0 | 20.0 | 28.0 | 63.3 | 68.3 | 77.3 | 60.3 | 65.1 | 71.2 |
| 4 | 48.8 | 49 | 56 | 23.1 | 23.0 | 31.0 | 52.2 | 57.2 | 66.2 | 49.2 | 53.9 | 60.3 |
| 8 | 42.7 | 43 | 50 | 24.5 | 24.5 | 32.5 | 46.0 | 51.0 | 60.0 | 43.0 | 47.7 | 54.8 |
| 10 | 40.8 | 41 | 48 | 25.0 | 25.0 | 33.0 | 43.8 | 48.8 | 57.8 | 40.8 | 45.5 | 52.2 |
| 16 | 36.7 | 37 | 44 | 25.0 | 25.0 | 33.0 | 39.0 | 44.0 | 53.0 | 36.0 | 40.6 | 47.6 |
| 20 | 34.8 | 35 | 42 | 25.0 | 25.0 | 33.0 | 36.5 | 41.5 | 50.5 | 33.5 | 38.1 | 45.6 |
| 25 | 32.8 | 33 | 40 | 24.3 | 24.3 | 32.3 | 33.9 | 38.9 | 47.9 | 30.9 | 35.5 | 42.6 |
| 31.25 | 30.9 | 31 | 38 | 23.6 | 23.6 | 31.6 | 31.2 | 36.2 | 45.2 | 28.2 | 32.7 | 40.5 |
| 62.5 | 24.9 | 25 | 32 | 21.5 | 21.5 | 29.5 | 21.4 | 26.4 | 35.4 | 18.4 | 22.7 | 30.7 |
| 100 | 20.8 | 22 | 28 | 20.1 | 20.1 | 28.1 | 13.3 | 18.3 | 27.3 | 10.3 | 14.2 | 23.2 |
| 155 | 17.0 | 17 | 24 | 18.8 | 18.8 | 26.8 | 4.4 | 9.4 | 18.4 | 1.4 | 5.9 | 14.7 |
| 200 | 14.8 | 15 | 22 | 18.0 | 18.0 | 26.0 | – | 3.4 | 12.4 |
– |
2.5 | 9.8 |
| 225 | 13.8 | 14 | 21 | 17.6 | 17.6 | 25.6 | – | 0.3 | 9.3 |
– |
0.5 | 8.7 |
| 250 | 12.8 | 13 | 20 | 17.3 | 17.3 | 25.3 | – | – | 6.5 |
– |
– | 4.7 |
| 300 | 11.3 | 11 | 18 | 16.8 | 16.8 | 24.8 | – | – | 1.2 |
– |
– | – |
| 350 | 9.9 | 10 | 17 | 16.3 | 16.3 | 24.3 | – | – | – |
– |
– |
–
|
Technical Data:
- Điện dung: 5.6 nF/100m.
- Trở kháng: 100 ohms +/-15%, 1 MHz to 350 MHz.
- Điện trở dây dẫn: 9.38 ohms max/100m.
- Điện áp : 300VAC hoặc VDC.
- Độ trễ truyền: 538 ns/100 m max. @ 100 MHz.
- Độ uốn cong: (4 X đường kính cáp) ≈ 1".
- Đóng gói : 1000ft/ reel-in-box (24 lbs/kft), 1000ft/ Wooden Reel (24 lbs/kft), 1000ft/ Pull-box (24 lbs/kft).
Chất liệu:
- Dây dẫn: đồng dạng solid, đường kính lõi 24 AWG.
- Vỏ bọc cách điện: Polyethylene, 0.008in.
- Vỏ bọc: 0.015in (Þ.230), PVC.
- Nhiệt độ hoạt động: -20°C – 60°C.
- Nhiệt độ lưu trữ: -20°C – 80°C.
Được phê duyệt (bởi ETL):

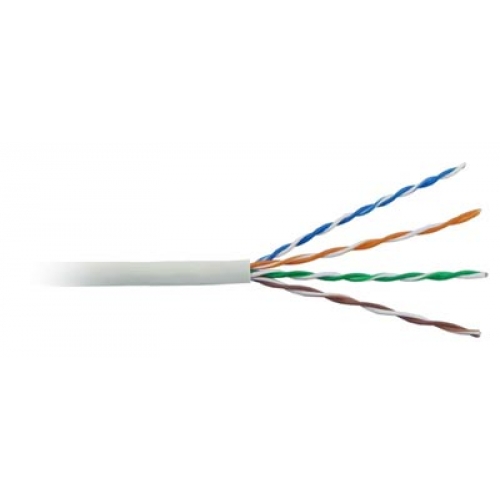

Cáp cat 5 dạng solid, đường kính lõi 24 AWG, 4 đôi dây loại UTP, phân loại CMR theo UL/NEC. Vỏ cáp được sản xuất nhiều màu và không chứa chì. Cáp thỏa các yêu cầu hiệu suất của chuẩn Cat 5e và được kiểm tra độc lập bởi ETL. Cáp được liệt kê trong danh sách UL với số tệp E138034.
