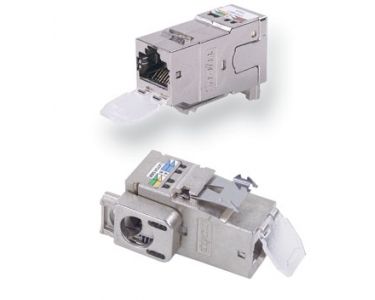

- Vượt qua tất cả các yêu cầu về hiệu suất của TIA/EIA Cat 6A
- Hỗ trợ chuẩn 10GBASE-T(IEEE 802.3an) với khoảng cách 100m.
- Lắp đặt dễ dàng với chỉ 2 phần
- Thời gian bấm đầu 90 giây
- Có thể sử dụng lại nhiều lần
- Hỗ trợ 2 chuẩn nối dây T568A hoặc T568B
- Có nắp che bụi hoặc không có nắp che bụi.
- 8-Position RJ45 modular jack ứng dụng cho 1-, 2-, 3- and 4-cặp
- Performance Data
| Frequency (MHz) |
Insertion Loss (dB) |
NEXT (dB) |
PSNEXT (dB) |
ACRF (dB) |
PSACRF (dB) |
Return Loss (dB) |
Prop Delay (ns/100m) |
| 0.772 | -2.1 | -65.0 | -62.0 | -65.5 | -62.5 | -19.0 | 585.0 |
| 1 | -2.3 | -65.0 | -62.0 | -63.3 | -60.3 | -19.0 | 580.0 |
| 4 | -4.2 | -63.0 | -60.5 | -51.2 | -48.2 | -19.0 | 562.0 |
| 8 | -5.8 | -58.2 | -55.6 | -45.2 | -42.2 | -19.0 | 556.7 |
| 10 | -6.5 | -56.6 | -54.0 | -43.3 | -40.3 | -19.0 | 555.4 |
| 16 | -8.2 | -53.2 | -50.6 | -39.2 | -36.2 | -18.0 | 553.0 |
| 20 | -9.2 | -51.6 | -49.0 | -37.2 | -34.2 | -17.5 | 552.0 |
| 25 | -10.2 | -50.0 | -47.3 | -35.3 | -32.3 | -17.0 | 551.2 |
| 31.25 | -11.5 | -48.4 | -45.7 | -33.4 | -30.4 | -16.5 | 550.4 |
| 62.5 | -16.4 | -43.4 | -40.6 | -27.3 | -24.3 | -14.0 | 548.6 |
| 100 | -20.9 | -39.9 | -37.1 | -23.3 | -20.3 | -12.0 | 547.6 |
| 200 | -30.1 | -34.8 | -31.9 | -17.2 | -14.2 | -9.0 | 546.5 |
| 250 | -33.9 | -33.1 | -30.2 | -15.3 | -12.3 | -8.0 | 546.3 |
| 300 | -37.4 | -31.7 | -28.8 | -13.7 | -10.7 | -7.2 | 546.1 |
| 400 | -43.6 | -28.7 | -25.8 | -11.2 | -8.2 | -6.0 | 545.8 |
| 500 | -49.3 | -26.1 | -23.2 | -9.28 | -6.3 | -6.0 | 545.6 |
| Frequency (MHz) |
Prop Delay Skew (ns) |
TCL (dB) |
ELTCL / TCTL (dB) |
PSANEXT (dB) |
PSAACRF/ PSAFEXT (dB) |
| 0.772 | 50.0 | -40.0 | 32.2 | -67.0 | -67.0 |
| 1 | 50.0 | -40.0 | 30.0 | -67.0 | -67.0 |
| 4 | 50.0 | -40.0 | 18.0 | -67.0 | -65.0 |
| 8 | 50.0 | -39.5 | 11.9 | -67.0 | -58.9 |
| 10 | 50.0 | -38.0 | 10.0 | -67.0 | -57.0 |
| 16 | 50.0 | -34.9 | 5.9 | -67.0 | -52.9 |
| 20 | 50.0 | -33.5 | 4.0 | -67.0 | -51.0 |
| 25 | 50.0 | -32.0 | 2.0 | -66.0 | -49.0 |
| 31.25 | 50.0 | -30.4 | N/A | -65.1 | -47.1 |
| 62.5 | 50.0 | -24.4 | N/A | -62.0 | -41.1 |
| 100 | 50.0 | -20.3 | N/A | -60.0 | -37.0 |
| 200 | 50.0 | -14.3 | N/A | -55.5 | -31.0 |
| 250 | 50.0 | -12.3 | N/A | -54.0 | -29.0 |
| 300 | 50.0 | -10.8 | N/A | -52.8 | -27.5 |
| 400 | 50.0 | -8.3 | N/A | -51.0 | -24.9 |
| 500 | 50.0 | -6.3 | N/A | -49.5 | -23.0 |
Technical Data(Thông số kỹ thuật)
| Thân Modular Jack | Polyphenylene oxide, 94V-0 |
| Phím đấu 110 | Polycarbonate, 94V-0 rated |
| Điểm tiếp xúc (chân đồng) | Đồng Berili, mạ vàng 1.27μm [50μin] ở những khu vực đặc biệt và mạ 1 ít 3.81μm [150μin] niken |
| Điểm tiếp xúc 110 | Đồng thiếc 3.81μm [150μin] và niken 1.27μm [50μin] |
| Nắp che bụi | Polycarbonate |
| Bọc giáp | Copper zinc alloy 260, pre-plated with bright nickel |
| Nắp chụp (giảm độ căng cáp) | Polycarbonate |
| Modular Jack | 750 lần tái chế |
| 110 Contacts | 200 lần bấm |
| Lực kéo, va đập | 20lbs (89N) |
| Điện áp | 150VAC max. |
| Nhiệt độ vận hành | -40° – 70°C (-40° – 158°F) |
